Cyflwyno Arolygiad QC

Mae QC o fyrddau cylched yn un o'r camau allweddol i sicrhau ansawdd y byrddau cylched, ac mae ei bwysigrwydd yn amlwg.



Mae prif gynnwys bwrdd cylched printiedig QC yn cynnwys yr agweddau canlynol:



Arholiad 1.Slice

Cynnal barn ansawdd a dadansoddiad rhagarweiniol o achosion diffygion trwy sleisio. Er enghraifft, craciau cotio, haenu wal twll, cyflwr cotio sodr, trwch interlayer, trwch cotio, trwch cotio twll, cyrydiad ochrol, lled cylch haen fewnol, gorgyffwrdd interlayer, ansawdd cotio, garwedd wal twll, ac ati. Microsections a wneir gan dechnoleg rhannu micro gellir defnyddio byrddau cylched printiedig i wirio trwch, nifer yr haenau, maint yr agorfa trwy-twll, ac ansawdd twll gwifrau mewnol mewn cymalau sodr PCBA. Gellir eu defnyddio hefyd i wirio'r gwagleoedd mewnol, statws bondio rhyngwyneb, a gwerthusiad ansawdd gwlychu cymalau sodr PCBA.



Prawf 2.Weldability

Mae profion solderability wedi'u hanelu at gynhyrchion bwrdd cylched gorffenedig, ac mae'r labordy corfforol yn cynnal prawf sodro cyn eu cludo.



Yn ystod y broses weithgynhyrchu, ni fydd profion solderability yn cael eu cynnal oherwydd bod wyneb y bwrdd cylched yn dal i fod yn gopr. Dim ond ar ôl i'r mwgwd sodr sgrin sidan gael ei gymhwyso y bydd y padiau sodro agored yn cael triniaeth arwyneb (fel triniaeth dyddodiad aur, triniaeth chwistrellu tun, ac ati). Ar ôl cwblhau'r driniaeth arwyneb, bydd y cynnyrch gorffenedig yn destun profion solderability i wirio a yw'r padiau sodro wedi'u sodro'n dda.



Mae prawf solderability byrddau cylched yn ddull a ddefnyddir yn gyffredin i ganfod a yw wyneb byrddau cylched yn hawdd i'w weldio. Gall y prawf hwn werthuso perfformiad weldio byrddau cylched yn effeithiol, gan gynnwys dargludedd thermol da, llyfnder arwyneb, a threiddiad padiau sodro.



Defnyddio paramedrau weldio wedi'u teilwra i wahanol brosesau weldio i werthuso ymwrthedd gwres ac effaith byrddau cylched. Gellir cyflawni hyn trwy osod padiau sodro ar y bwrdd a chymhwyso tymheredd a grym penodol. Yn ystod y broses brofi, bydd gwlybedd a llifadwyedd y padiau sodro yn cael eu gwerthuso i sicrhau eu bod yn integreiddio'n berffaith â'r bwrdd cylched. Ar yr un pryd, gellir gwerthuso cryfder a chysylltedd cymalau solder hefyd i bennu eu dibynadwyedd yn ystod defnydd hirdymor.

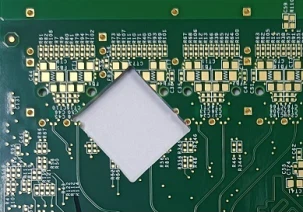

Llun: trawstoriad 45 gradd



Llun: Dip olew



Prawf sioc 3.Thermal

Mae prawf sioc thermol PCB yn brawf pwysig iawn o ran rheoli ansawdd PCB. Mae'r prawf hwn yn profi ymwrthedd gwres a sefydlogrwydd byrddau cylched trwy eu hamlygu i newidiadau tymheredd cyflym o dan dymheredd eithafol.



a.Egwyddorion Arbrofol

Mae prawf sioc thermol yn fath o ddull prawf y caiff y gwrthrych prawf ei ddisodli o amgylchedd tymheredd uchel i amgylchedd tymheredd isel, ac yna o amgylchedd tymheredd isel i amgylchedd tymheredd uchel, a chynhelir y prawf yn barhaus yn y cylch hwn. Mae'r arbrawf hwn yn efelychu'r defnydd o gynhyrchion electronig mewn amgylcheddau tymheredd eithafol i brofi sefydlogrwydd a gwydnwch byrddau cylched o dan amodau tymheredd sy'n gofyn am weithrediad hirdymor.



b.Dulliau arbrofol

Y dull o brawf sioc thermol bwrdd cylched yw rhoi'r darn prawf yn y labordy, rheoli'r tymheredd o uchel i isel ac yna i ddull beicio uchel, a chadw'r cydbwysedd am 30 munud neu 1 awr bob tro. Mae'r amser penodol yn cael ei addasu yn ôl yr anghenion gwirioneddol. Er mwyn cynnal cywirdeb canlyniadau arbrofol, dylai fod gan y labordy amgylchedd hidlo a rheoli da, megis rheoli tymheredd ystafell, lleithder, cyflwr gwactod, ac ati.



c.Canlyniadau arbrofol

Canlyniad prawf sioc thermol y bwrdd cylched yw gwerthuso ei sefydlogrwydd a'i wydnwch trwy arsylwi ymddangosiad a pherfformiad trydanol y darn prawf. Ar ôl i'r arbrawf gael ei gwblhau, dylid gwirio'r darn prawf am arwyddion o gracio ar y cyd sodr, toddi cylched, cracio haenau metel, neu iawndal gweladwy eraill.



Mae Rheoli Ansawdd Sihui Fuji (QC) yn cadw at all-lif sero o gynhyrchion diffygiol, yn parhau i fod yn gyfrifol i gwsmeriaid, yn rhyng-gipio cynhyrchion diffygiol o fewn y cwmni, dim ond yn darparu cynhyrchion o ansawdd uchel i gwsmeriaid, yn bodloni eu gofynion ansawdd, yn hyrwyddo gwella ansawdd yn barhaus o fewn y cwmni, a yn creu gwneuthurwr bwrdd cylched o ansawdd uchel.
