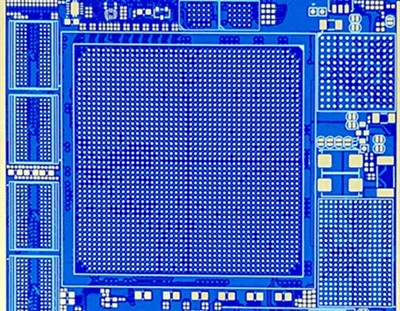

Beth yw Bwrdd Cylchdaith Argraffedig?
Mae bwrdd cylched printiedig (PCB) yn gynulliad electronig sy'n defnyddio dargludyddion copr i greu cysylltiadau trydanol rhwng cydrannau a darparu cefnogaeth fecanyddol ar eu cyfer. Mae PCBs wedi'u gwneud o ddeunydd nad yw'n ddargludol gyda llinellau dargludol wedi'u hargraffu neu eu hysgythru ynddo. Yna caiff cydrannau electronig eu gosod ar y bwrdd, ac mae'r olion yn cysylltu'r cydrannau i ffurfio cylched gweithio.
Pam Dewiswch Ni
Tîm Proffesiynol
Yn ddarparwr gwasanaeth diogelwch y mae cwsmeriaid yn ymddiried ynddo, mae'n gwasanaethu cwsmeriaid mewn llawer o ddiwydiannau megis y llywodraeth a mentrau, cyllid, gofal meddygol, Rhyngrwyd, e-fasnach ac ati.
Cymorth Technegol
Mae ein tîm o arbenigwyr ar gael i gynorthwyo gyda datrys problemau, ateb ymholiadau technegol, a darparu arweiniad.
Cyflenwad Dibynadwy
Rydym yn cynnig model cadwyn gyflenwi integredig fertigol i sicrhau cyflenwad hirdymor dibynadwy ac olrhain cyflawn.
Gwasanaeth Cwsmer
Rydym yn blaenoriaethu cyfathrebu agored i fynd i'r afael â gofynion penodol ein cleientiaid a darparu atebion personol.
Gwneir PCBs trwy ynysu'r haen dargludol ffoil copr arwyneb trwy ddeunydd inswleiddio sylfaen y bwrdd, sy'n caniatáu i gerrynt lifo trwy wahanol gydrannau ar hyd llwybr a gynlluniwyd ymlaen llaw, gan gyflawni swyddogaethau megis gwneud pŵer, ymhelaethu, gwanhau, modiwleiddio, dadfodylu, a codio.
Dylai deall sut mae bwrdd cylched printiedig yn gweithio ddechrau gyda'i gyfansoddiad. Mae'r bwrdd PCBA cyfan yn cynnwys byrddau noeth a chydrannau, megis microsglodion, gwrthyddion, cynwysorau a chysylltwyr. Mae cynhyrchwyr yn atodi cydrannau i'r PCB trwy osod sodr neu dechnegau eraill. Cymerwch, er enghraifft, PCB un ochr, bwrdd sydd â chydrannau electronig a gwifrau ar un ochr yn unig i'r bwrdd. Fel arfer rydym yn gosod y cydrannau ar fwrdd an-ddargludol gan dechnoleg cynulliad UDRh neu dechnoleg cynulliad DIP PCBA a'u cysylltu trwy lwybrau bach o'r enw olion. Mae'r olion yn caniatáu i'r cydrannau trydanol ar y bwrdd cyfan weithredu trwy eu bywiogi. Nid yw pob dyfais caledwedd wedi'i gosod yn uniongyrchol ar y PCB, mae cydrannau fel monitorau a chamerâu ynghlwm wrth y PCB trwy gysylltwyr paru a cheblau gwastad.
Egwyddor weithredol byrddau cylched dwy ochr ac aml-haen yw cyflwyno nwy proses (Ar, N2, O2, ac ati) yn y cyswllt gwactod uchel, ac mae'r nwy yn cael ei ïoneiddio i mewn i blasma. O dan weithred y maes trydan, mae'r plasmas hyn yn symud tuag at botensial uchel a photensial isel yn y drefn honno. Mae'r grwpiau atomig sy'n symud tuag at y potensial isel yn peledu'r targed (copr), fel bod yr atomau copr yn cael eu tynnu o'r copr, ac yn olaf wedi'u gorchuddio ar y swbstrad (FRP), hynny yw, y laminiad wedi'i orchuddio â chopr. Mae hwn yn ddull corfforol traddodiadol, sydd â manteision dim llygredd a thechnoleg aeddfed. Yr anfantais yw bod yr effeithlonrwydd yn araf ac mae'r cylch yn hir. Os ydych chi am wireddu'r broses weithgynhyrchu PCB yn gyflym, gallwch chi osod y patrwm ysgythru ymlaen llaw, ac yna ffurfio'r PCB yn y ffordd uchod, a gall y twll mewnol ar gyfer cysylltiad hefyd gael ei blatio â chopr metel i'w wneud yn fetelaidd.
Manteision Byrddau Cylchdaith Argraffedig
Ateb Compact
Gall bwrdd cylched printiedig gynnwys nifer o rannau ac elfennau. Oherwydd eu bod yn defnyddio traciau copr yn hytrach na gwifrau gwirioneddol, mae'n caniatáu ar gyfer yr un mathau o ganlyniadau heb ddefnyddio gwifrau sy'n cario cerrynt. Mae'r byrddau yn llai ac nid ydynt mor swmpus. Dyma un o'r rhesymau pam fod cymaint o wahanol fathau o ddyfeisiau electronig yn llai nag yr oeddent yn y gorffennol. Mae'r PCBs wedi helpu i wthio technoleg ymlaen mewn nifer o wahanol ffyrdd. Mae bellach yn bosibl cael cylchedau hynod gymhleth mewn pecynnau bach iawn.
Arbed Amser ac Ynni
Un o fanteision gorau defnyddio byrddau cylched printiedig yw faint o amser y gellir ei arbed. Mae cysylltu cydrannau yn draddodiadol yn cymryd llawer o amser, tra bydd y bwrdd cylched yn cymryd llawer llai o amser i ymgynnull unwaith y bydd y dyluniad wedi'i gwblhau. Yn aml, y cam dylunio sy'n cymryd y mwyaf o amser gyda byrddau cylched printiedig, ond gellir lleihau hyn hyd yn oed wrth ddefnyddio'r math cywir o feddalwedd ar gyfer ei greu. Mae AdvancedPCB mewn gwirionedd yn darparu darn o feddalwedd am ddim o'r enw PCB Artist i gwsmeriaid. Mae'n hawdd ac yn reddfol i'w ddefnyddio ac mae'n darparu ffordd gymharol syml o ddylunio a phrofi'r bwrdd cylched printiedig cyn symud ymlaen i weddill y broses.
Dim Cysylltiadau Rhydd
Gwneir y cysylltiadau yn y bwrdd cylched printiedig trwy'r traciau copi, a chyn belled â'u bod wedi'u cynhyrchu'n iawn, ni fydd yn rhaid i chi ddelio â chylchedau byr neu gysylltiadau rhydd. Cymharwch hyn â dulliau eraill gan ddefnyddio gwifrau gwirioneddol, a allai ddod yn rhydd pan symudodd y bwrdd. Mewn rhai achosion, efallai y bydd gan y wifren ei hun broblem cysylltiad. Gall hyn i gyd fod yn anodd ei olrhain a dod o hyd i ffynhonnell y broblem wirioneddol. Gyda byrddau cylched printiedig, nid yw'r mathau hyn o faterion yn bodoli. Os oes problemau gyda'r bwrdd, mae'n dueddol o fod yn hawdd ei ddiagnosio a'i atgyweirio.
Opsiwn Dibynadwy
Nid yw'n ddamwain bod cymaint o gwmnïau ac unigolion heddiw yn defnyddio byrddau cylched printiedig. Maent yn ateb dibynadwy a all weithio at ystod eang o ddefnyddiau a chynhyrchion, yn fawr a bach. Gallant bara am amser hir ar ôl iddynt gael eu gwneud yn iawn, a fydd yn rhoi mwy o hyder i bobl gyda'r electroneg y maent yn ei ddefnyddio. Mae hyn yn wir p'un a allai'r ddyfais honno fod yn ffôn, yn gyfrifiadur, neu'n ddarn o offer gradd milwrol a ddefnyddir mewn amgylchedd llai na maddeugar.
Costau Isel
Wrth gwrs, pan ddaw i greu a gweithgynhyrchu gwahanol fathau o nwyddau trydanol, mae'r gost yn bwysig iawn. Yn ffodus, unwaith y bydd y bwrdd cylched wedi'i ddylunio a'i brofi i sicrhau ei fod yn gweithio'n iawn, mae cynhyrchu màs yn fforddiadwy iawn. Mae llai o gydrannau'n cael eu defnyddio yn y rhan fwyaf o achosion, sy'n helpu i leihau'r gost i lefel fforddiadwy i'r rhan fwyaf o gwmnïau.
Mathau o Fyrddau Cylchdaith Argraffedig
Yn gyffredinol, gellir dosbarthu byrddau yn dri chategori: anhyblyg, fflecs, neu graidd metel.
Byrddau anhyblyg yn aml yw'r mwyafrif helaeth o fyrddau y bydd dylunydd yn dod ar eu traws, lle mae gosodiad y bwrdd wedi'i gynnwys o fewn swbstrad anhyblyg a grëwyd o broses lamineiddio gwres a phwysau uchel. Y deunydd cyffredin ar gyfer y byrddau hyn yw FR-4, ond yn dibynnu ar anghenion penodol y dyluniad, gellir ei addasu i bwysleisio neu wella nodweddion penodol y bwrdd fel arall.
Mae byrddau hyblyg yn cynnwys deunydd llai anhyblyg sy'n caniatáu ar gyfer gwyro llawer mwy. Mae'r deunydd yn gyffyrddadwy yn atgoffa rhywun o gofrestr ffilm, ac mae trwch y bwrdd fel arfer yn llawer llai na bwrdd anhyblyg safonol. Er eu bod eisoes yn gweld defnydd mawr, mae gobaith y bydd byrddau hyblyg yn tywys y cam nesaf o dechnoleg gwisgadwy ac yn dileu'r cyfyngiadau planar presennol sy'n gynhenid i ddyfeisiau bwrdd anhyblyg.
Mae PCB craidd metel yn rhan o ddyluniadau bwrdd anhyblyg, gyda gallu cynyddol i wasgaru gwres ar draws y bwrdd i amddiffyn cylchedwaith sensitif. Gall yr arddull hon fod yn opsiwn ar gyfer dyluniadau cyfredol uchel i atal gwisgo a methiant thermol.
Lle bynnag y mae electromagneteg reoledig yn bodoli, mae byrddau cylched printiedig yn ffurfio'r seilwaith i'w gynnal. Wrth gwrs, nid yn unig y mae byrddau cylched yn deillio o ddim byd – mae eu dylunio a'u gweithgynhyrchu yn dasg beirianyddol enfawr iddynt hwy eu hunain.
Y Broses o Ddylunio Bwrdd Cylchdaith Argraffedig
Cyn y gellir adeiladu bwrdd cylched printiedig, rhaid ei ddylunio. Cyflawnir hyn gan ddefnyddio offer CAD dylunio bwrdd cylched PCB. Rhennir dyluniad PCB yn ddau brif gategori: cipio sgematig i greu'r cysylltedd cylchedwaith mewn diagram ac yna cynllun PCB i ddylunio'r bwrdd cylched ffisegol gwirioneddol.
Datblygu Rhannau CAD y Llyfrgell
Y cam cyntaf yw datblygu'r rhannau CAD llyfrgell sydd eu hangen ar gyfer y dyluniad. Bydd hyn yn cynnwys symbolau sgematig, modelau efelychu, olion traed ar gyfer cynllun PCB, a modelau cam ar gyfer arddangosiad bwrdd cylched printiedig 3D. Unwaith y bydd y llyfrgelloedd yn barod, y cam nesaf yw creu cynrychiolaeth resymegol y cylchedwaith ar sgematig. Defnyddir offer CAD i osod y symbolau ar ddalen sgematig ac yna eu cysylltu i ffurfio'r cylchedwaith.
Ar yr un pryd, mae efelychiad cylched yn cael ei redeg i wirio y bydd y dyluniad yn gweithio'n drydanol yn y ffordd y bwriedir iddo. Unwaith y bydd y tasgau hyn wedi'u cwblhau, bydd yr offer sgematig yn anfon eu data cysylltedd drosodd i'r offer cynllun.
Gosodiad
Ar ochr gosodiad dyluniad PCB, mae'r cysylltedd sgematig yn cael ei dderbyn a'i brosesu fel rhwydi sy'n cysylltu dau binnau cydran neu fwy. Gydag amlinelliad o'r siâp bwrdd bwriedig ar y sgrin, bydd y dylunydd cynllun yn gosod olion traed y gydran yn y lleoliadau cywir. Unwaith y bydd y cydrannau hyn wedi'u trefnu'n optimaidd, y cam nesaf yw cysylltu'r rhwydi â'r pinnau trwy dynnu'r olion a'r awyrennau rhwng y pinnau. Bydd yr offer CAD yn cynnwys rheolau dylunio sy'n atal olion un rhwyd rhag cyffwrdd â rhwyd arall yn ogystal â rheoli llawer o led a gofodau eraill sydd eu hangen ar gyfer dyluniad cyflawn. Unwaith y bydd y llwybro wedi'i gwblhau, defnyddir yr offer dylunio eto i greu lluniadau gweithgynhyrchu a'r ffeiliau allbwn y bydd y gwneuthurwr yn eu defnyddio i adeiladu'r bwrdd.
Mae dylunio a gweithgynhyrchu bwrdd cylched yn broses gam wrth gam: creu ac efelychu sgematig, sefydlu gridiau dylunio PCB a DRCs, gosod cydrannau, llwybro PCB, awyrennau pŵer, ac yn olaf cydosod y BOM ac adeiladu'r bwrdd.
Strwythur a Chymwysiadau'r Bwrdd Cylchdaith Argraffedig
Mae llawer o nodweddion perfformiad pwysig PCB wedi'u diffinio yn y pentwr neu'r trefniant o haenau yn y PCB. Mae'r pentwr haenau wedi'i adeiladu gyda haenau bob yn ail o ddeunydd dargludol ac insiwleiddio, a gyda haenau eiledol o graidd a prepreg (dau fath o deuelectrig a ddefnyddir yn y pentwr haenau). Bydd priodweddau dielectrig a mecanyddol y craidd a'r prepreg yn pennu dibynadwyedd a chywirdeb signal / pŵer yn y dyluniad, a dylid eu dewis yn ofalus wrth ddylunio ar gyfer cymwysiadau dibynadwyedd uchel. Er enghraifft, mae angen dyluniadau hynod ddibynadwy ar gymwysiadau milwrol a meddygol y gellir eu defnyddio mewn amgylcheddau llym, ac efallai y bydd angen laminiad PTFE colled isel ar PCB ar gyfer system telathrebu mewn pecyn bach.
Dangosir enghraifft o pentwr PCB isod. Yn yr enghraifft hon, mae'r pentwr yn gweithredu 4-strwythur haen gyda dwy haen plân fewnol (L02_GND ar gyfer daear, a L03_PWR ar gyfer pŵer). Mae'r math hwn o bentwr yn briodol ar gyfer dyfeisiau IoT, systemau wedi'u mewnosod ysgafn, a llawer o ddyluniadau eraill sy'n defnyddio protocolau cyflym. Mae'r trefniant awyren fewnol yn helpu i sicrhau cywirdeb pŵer tra hefyd yn darparu rhywfaint o gysgodi rhag EMI allanol. Mae'r haenau awyren fewnol hefyd yn darparu cyfeiriad cyson ar gyfer signalau rhwystriant rheoledig. Mae'r math hwn o bentwr yn nodweddiadol ar gyfer llawer o ddyluniadau ac yn aml mae'n fan cychwyn i lawer o fyrddau cylched printiedig modern.
Cydrannau Cyffredin Byrddau Cylchdaith Argraffedig
Mae byrddau cylched printiedig yn cael eu gwneud o amrywiaeth o ddeunyddiau PCB a chydrannau trydanol. Mae cydrannau PCB cyffredin yn cynnwys:
Gwrthyddion
Mae gwrthyddion yn trawsyrru cerrynt trydanol i gynhyrchu foltedd ac yn gwasgaru pŵer trydan fel gwres. Maent yn dod mewn ystod o ddeunyddiau.
Cynwysorau
Gwaith cynhwysydd yw dal gwefr drydanol o fewn y bwrdd ac yna ei ryddhau pan fydd angen mwy o bŵer mewn mannau eraill yn y gylched. Mae cynwysyddion fel arfer yn gweithio trwy gasglu gwefrau cyferbyniol ar ddwy haen ddargludol sy'n cael eu gwahanu gan ddeunydd inswleiddio.
Anwythyddion
Mae'r rhain yn debyg i gynwysorau gan eu bod yn storio ynni. Fodd bynnag, fe'u defnyddir yn aml i rwystro signalau o fewn y PCB, megis ymyrraeth o ddyfais electronig arall.
Transistorau
Mwyhadur yw transistor. Fe'i defnyddir i newid neu reoli'r signalau electronig mewn bwrdd. Mae sawl fersiwn gwahanol o transistorau ar gael, ond y mwyaf cyffredin yw'r transistor deubegwn.
Trawsnewidyddion
Defnyddir y rhain i drosglwyddo'r egni trydanol o un gylched i'r llall trwy gynnydd, neu ostyngiad, mewn foltedd.
Deuodau
Mae deuod yn caniatáu i'r cerrynt trydan lifo i un cyfeiriad, ond nid i'r cyfeiriad arall. O ganlyniad, defnyddir deuodau i atal y cerrynt trydan rhag llifo i'r cyfeiriad anghywir a niweidio'r bwrdd a'r ddyfais. Y math mwyaf poblogaidd o ddeuod yw'r LED (sy'n golygu deuod allyrru golau).
Synwyryddion
Defnyddir y dyfeisiau hyn i ganfod newidiadau mewn amodau amgylcheddol a chynhyrchu signal trydanol sy'n cyfateb i'r newid. Yna anfonir y signal hwn i gydrannau eraill yn y bwrdd cylched. Mae synwyryddion yn trosi elfen ffisegol fel symudiad golau, ansawdd aer, neu sain yn ynni trydanol.
Haenau PCB cyffredin
Mae pob math o PCB yn cynnwys nifer wahanol o haenau sy'n cyfrannu at ei ymarferoldeb. Fodd bynnag, ni waeth pa fath o PCB rydych chi'n ei ddewis, mae pob bwrdd yn cynnwys yr un sylfaen hanfodol. Mae hyn yn golygu bod pob PCB yn cynnwys y pedair haen ganlynol:
Haen swbstrad
Gwneir hwn fel arfer o wydr ffibr, sy'n rhoi ei anhyblygedd i'r bwrdd. Gellir gwneud haenau swbstrad hefyd gydag epocsiau, ond nid oes gan y rhain y gwydnwch y mae gwydr ffibr yn ei ddarparu.
Haen copr
Fel y byddech chi'n ei ddisgwyl o'r enw, mae haen gopr PCB wedi'i gwneud o haen denau o ffoil copr sydd wedi'i lamineiddio i'r bwrdd gan ddefnyddio gwres.
Pan fyddwn yn siarad am wahanol 'haenau' o PCB, rydym yn sôn am faint o haenau copr y maent yn eu cynnwys. Er enghraifft, dim ond un haen o ddeunydd dargludo ar un ochr i'r bwrdd fydd gan PCB un ochr. Yn y senario hwn, defnyddir ochr arall y bwrdd ar gyfer ymgorffori gwahanol gydrannau electronig. Yn y cyfamser, bydd PCB dwy ochr yn gosod y copr dargludol a'r cydrannau ar ddwy ochr y bwrdd.
Bydd trwch yr haen gopr yn cael ei bennu gan faint o bŵer y mae angen i'r PCB ei wrthsefyll. Bydd gan PCBs y mae angen iddynt drin lefel uwch o bŵer lefel fwy trwchus o gopr.
Haen mwgwd sodr
Rhoddir yr haen mwgwd sodr ar ben y copr ac mae'n rhoi lliw gwyrdd i'r rhan fwyaf o PCBs. Mae'r haen hon yn inswleiddio'r copr ac yn sicrhau nad yw'n dod i gysylltiad ag unrhyw elfennau eraill.
Haen sgrin sidan
Ychwanegir yr haen sgrîn sidan yn bennaf er budd bodau dynol. Mae'n golygu ychwanegu llythrennau, rhifau a symbolau at y bwrdd fel ei bod yn haws i ddefnyddwyr ddeall ymarferoldeb gwahanol binnau a LEDs.
