Swyddogaeth drilio cefn

Swyddogaeth drilio cefn yw drilio'r PCB trwy segment twll nad yw'n chwarae unrhyw gysylltiad na rôl drosglwyddo, er mwyn osgoi adlewyrchiad, gwasgariad ac oedi wrth drosglwyddo signal cyflym, a fydd yn dod â "afluniad" i'r signal. . Mae'r ymchwil yn dangos mai'r prif ffactorau sy'n effeithio ar gyfanrwydd signal y system signal yw dyluniad, deunyddiau PCB, llinellau trawsyrru, cysylltwyr, pecynnu sglodion a ffactorau eraill, ac mae'r twll trwodd yn cael mwy o effaith ar gyfanrwydd y signal.

Manteision:

1. Lleihau ymyrraeth sŵn;

2. Mae'r trwch plât lleol yn dod yn llai;

3. Gwella cywirdeb y signal;

4. Lleihau'r defnydd o dyllau dall claddedig a lleihau anhawster cynhyrchu PCB.

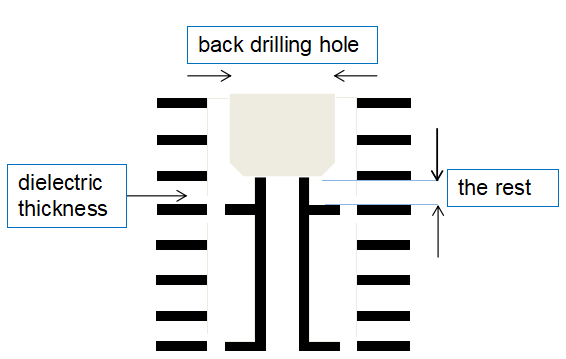

Capasiti prosesu

①Y pellter diogelwch lleiaf rhwng twll cefn a chylched yw 0.12mm.

②B Mae did drilio twll cefn yn fwy na did drilio twll trwy Fwy na neu'n hafal i 0.2mm.

③C Minimum hole ring 0.075mm; To ensure that there is no residual copper at the orifice, back drilling requires B>C.

④ Did drilio cefn 0.4 ~ 6.2mm, ongl pwynt drilio 165 gradd.

⑤ Trwch dielectric o haen dyfnder rheoli Yn fwy na neu'n hafal i {{{0}}.1mm, inswleiddiad gweddilliol Yn fwy na neu'n hafal i 0.1mm.









Perfformiad bwrdd drilio cefn

gohebiaeth

gohebiaeth

gweinydd
