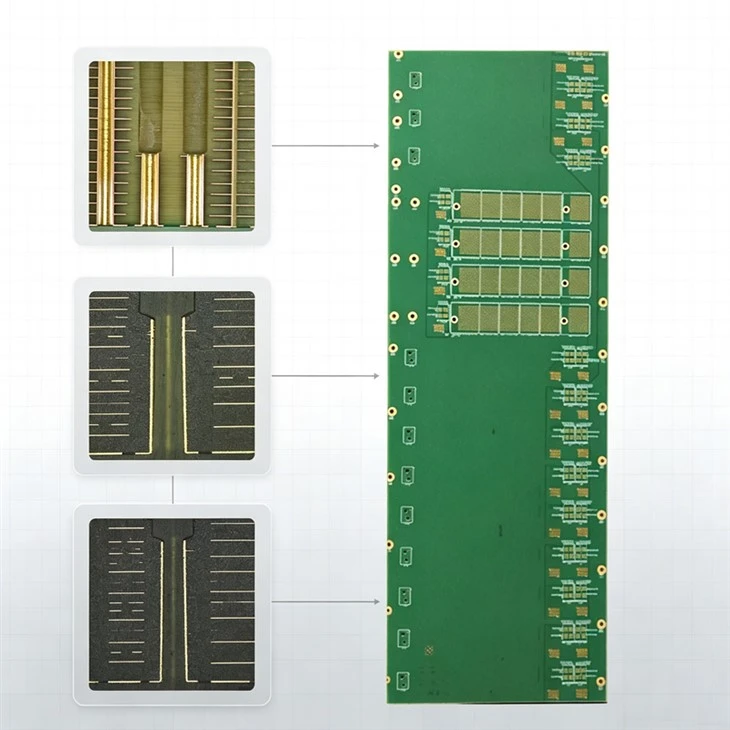

42 Bwrdd Drilio Haenau Cefn
Mae gan y PCB dril cefn manwl-gywir 42 haen hwn o uchder 42-haen uchel-drwch bwrdd gorffenedig o 6.75mm, wedi'i wneud â swbstradau HVLP4 pen TU-933 + uchel cyfansawdd. Wedi'i addasu ar gyfer senarios trosglwyddo signal cyflymder uchel o awyrennau cefn cyfathrebu 5G, mae'n cynnwys 17 math o brosesau drilio cefn manwl gywir gyda dyfnder rheoledig o 150 ± 50μm. Mae'n cael gwared i bob pwrpas trwy bonyn gweddillion i leihau colledion trosglwyddo signal cyflymder uchel ac ymyrraeth crosstalk yn fawr. Gyda phentwr haen uchel iawn, technoleg dril cefn manwl gywir a deunyddiau cyfansawdd perfformiad uchel, mae'r PCB yn darparu cywirdeb signal rhagorol, sefydlogrwydd strwythurol uwch a pherfformiad amledd uchel rhagorol, gan fodloni'n llawn y gallu uchel, y gallu uchel, y gallu i drosglwyddo signal wrth gefn cyflymder uchel a'r gofynion cyfathrebu cyflym iawn.
Disgrifiad
Manylebau Craidd
- Haenau: 42 Haenau
- Trwch Bwrdd Gorffenedig: 6.75mm
- Proses Graidd: 17 math o dechnoleg dril cefn manwl gywir gyda goddefgarwch dyfnder o 150 ± 50μm, gan addasu i ddyluniad cylched cymhleth gyda manylebau twll amrywiol
- Deunydd: TU{0}} HVLP4 swbstrad amledd uchel-cyfansawdd uchel, sy'n cyfuno cryfder adeileddol uchel a cholled amledd uwch-uchel, sy'n addas ar gyfer lamineiddio byrddau haen drwchus iawn-uchel{{6}
- Cais: 5G awyrennau cyfathrebu cyflymder uchel 5G, backplanes trawsyrru cyfathrebu craidd a-offer cyfathrebu manwl uchel arall
Manteision Craidd
- Manyleb Aml-Dril Cefn Dril ar gyfer Uniondeb Signal wedi'i Optimeiddio: Gan gefnogi 17 o fanylebau dril cefn gwahaniaethol gyda rheolaeth dyfnder manwl gywir ar 150 ± 50μm, mae'r broses yn dileu'n drylwyr trwy bonion ac yn lleihau adlewyrchiad signal, gwanhau a crosstalk. Mae'n datrys pwyntiau poen diwydiannol cyffredin megis afluniad signal ac oedi mewn -amledd uchel a chyflymder uchel 5G 5G, gan sicrhau trosglwyddiad data cyflym sefydlog uchel ac addasu i gynllun cylched cyfathrebu aml-sianel cymhleth.
- 42-Haen Ultra-Stack-up trwchus gyda Gallu Llwyth Cryf: Mae'r pentwr manylder 42-haen o uchder-i fyny a 6.75mm o drwch yn mabwysiadu-pŵer rhanedig strwythuredig, daear a haenau signal, sy'n galluogi trawsyrru signal aml-sianel annibynnol a-cyflenwad pŵer sefydlog uchel gyda pherfformiad cysgodi EMI rhagorol. Gan fabwysiadu technoleg lamineiddio aml-trachywiredd i reoli warpage ac anffurfiad, mae'r bwrdd yn cynnwys gradd gosod cydosod uchel a pherfformiad trydanol sefydlog heb ddrifft yn ystod gweithrediad hirdymor.
- Swbstrad Cyfansawdd perfformiad uchel ar gyfer gallu i addasu amledd uchel iawn: Mae'r cyfathrebu proffesiynol -gradd TU-933 + deunydd cyfansawdd HVLP4 yn cynnwys Dk isel a Df isel ar gyfer colli signal amledd uchel iawn, yn ogystal â gwrthsefyll gwres uchel, ehangu thermol isel, ymwrthedd heneiddio a gwrthsefyll lleithder. Mae'n osgoi dadlaminadu, byrlymu a diffygion eraill yn ystod lamineiddio dro ar ôl tro ar fyrddau haen uwch, gan sicrhau cnwd màs uchel a chefnogi gweithrediad parhaus offer cyfathrebu 7 × 24 awr.
- Proses Aml-Cydnaws ar gyfer Addasu-diwedd Uchel: Mae'r broses dril cefn manyleb 17{1}}yn addasu'n hyblyg i wahanol ddyluniadau cylched backplane cymhleth, sy'n gydnaws â chynllun trwchus amrywiol sglodion a chynulliad o fodiwlau trawsyrru cyflymder uchel. Nid oes angen prosesu eilaidd, sy'n symleiddio'r strwythur offer cyffredinol ac yn gwella integreiddio a sefydlogrwydd gweithredu hirdymor backplanes cyfathrebu 5G yn effeithiol.
Meysydd Cais
Yn cael ei ddefnyddio'n helaeth mewn awyrennau cyfathrebu craidd 5G, awyrennau cefn trawsyrru gorsaf sylfaen 5G, awyrennau cyfathrebu rhwydwaith diwedd uchel, awyrennau cyfnewid data cyflym a thrawsyrru data ac offer cyfathrebu 5G manwl arall.
Tagiau poblogaidd: 42 haen yn ôl bwrdd drilio, Tsieina 42 haenau yn ôl bwrdd drilio gweithgynhyrchwyr, cyflenwyr, ffatri
