Argraffu proses sgrin sidan

Mae argraffu proses sgrin sidan yn dechnoleg gwneud cylchedau cyffredin, a ddefnyddir i wneud cylchedau ar swbstradau tenau. Cyflawnir argraffu sgrin trwy drosglwyddo'r siâp cylched i'r ffoil copr trwy'r broses ysgythru, yn hytrach na thrwy dorri mecanyddol. Cynhyrchu argraffu sgrin yw'r defnydd o dechnoleg ysgythru electrocemegol (ffotolithograffeg) i greu patrymau ar blatiau copr wedi'u hysgythru'n gemegol ar gyfer cynhyrchu byrddau cylched printiedig.

Mae gan argraffu sgrin nodweddion cost isel, gweithrediad syml, effeithlonrwydd cynhyrchu uchel, ac amrywiaeth o ddeunyddiau argraffu, ac fe'i defnyddir yn eang wrth weithgynhyrchu byrddau cylched printiedig a chylchedau integredig trwch ffilm. Ar hyn o bryd, mae gwahanol fathau o ddeunyddiau argraffu sgrin yn cael eu defnyddio'n helaeth wrth gynhyrchu byrddau cylched printiedig, gan wneud wyneb byrddau cylched printiedig wedi'u gorchuddio â pholymer â nodweddion penodol, gan addasu'n fawr i ddatblygiad cyflym cynhyrchion electronig tuag at gywirdeb uwch, dwysedd uwch, uwch dibynadwyedd, a thechnoleg micro mandyllog. Ar yr un pryd, cyflwynir gofynion uwch ar gyfer datblygu a chynhyrchu byrddau cylched printiedig.

Mae cynhyrchu argraffu sgrin sidan yn bennaf yn cynnwys tri cham: dylunio, gwneud plât, ac argraffu. Yn y cyfnod dylunio, mae angen pennu cynnwys, maint a lleoliad argraffu yn gyntaf yn seiliedig ar faint a chynllun y bwrdd cylched printiedig. Fel arfer, mae'r cynnwys printiedig ar fwrdd cylched printiedig yn cynnwys gwybodaeth fel enw, rhif, polaredd, gwerth, a dyddiad cynhyrchu'r cydrannau. Yn y broses o wneud plât, mae angen defnyddio templed argraffu sgrin gydag eglurder a chywirdeb uchel yn unol â'r cynnwys a'r gofynion dylunio. Yna, sefydlwch y berthynas aliniad rhwng y sgrin a'r bwrdd cylched printiedig a'i argraffu, gan ddefnyddio technoleg argraffu sgrin fel arfer. Ar ôl prosesau lluosog megis argraffu, halltu, a phrofi, mae'r bwrdd yn olaf yn ffurfio cymeriadau printiedig clir sy'n gwrthsefyll traul.

Yn ystod y broses argraffu, rhaid i weithgynhyrchwyr hefyd ddefnyddio mathau inc arbennig i sicrhau adlyniad inc a gwydnwch ar wyneb y bwrdd cylched printiedig. Mae'r math hwn o inc fel arfer yn orchudd o'r enw Steel UV Curable Inc, y gellir ei wella trwy amlygiad UV. Mae'r broses hon yn sicrhau y gall yr inc aros yn glir ac yn gywir yn ystod defnydd hirdymor.

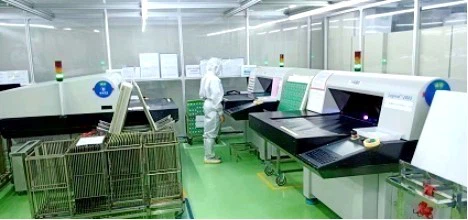

Llun: Argraffydd jet inc

Yn ogystal, mae angen cydlynu data hefyd yn ystod y broses argraffu testun i sicrhau bod pob elfen ar y bwrdd cylched printiedig yn cario'r label cyfeirio cywir. Mae'r cam hwn fel arfer yn cael ei gwblhau gan feddalwedd dylunio â chymorth cyfrifiadur (CAD), sy'n gallu darllen gwybodaeth gydran yn uniongyrchol o'r patrwm cylched ac yna ychwanegu enwau a gwerthoedd cydrannau i'r bwrdd cylched printiedig.

Mae'r pwyntiau rheoli mewn argraffu testun yn bennaf yn cynnwys ansawdd argraffu, gwall argraffu, a chywirdeb argraffu. Mae ansawdd argraffu yn cyfeirio at y dangosyddion cynhwysfawr o eglurder, trwch, hierarchaeth, a chyferbyniad testun printiedig, graffeg, a symbolau. Mae gwall argraffu yn cyfeirio at broblemau sy'n effeithio ar ansawdd megis gwyriad safle argraffu, gwall maint argraffu, a gwall cynnwys argraffu. Mae cywirdeb argraffu yn cyfeirio at ddylanwad cynhwysfawr gwneud sgrin, peiriant argraffu, bwrdd cylched printiedig, inc argraffu a chysylltiadau eraill, sy'n effeithio'n uniongyrchol ar ddibynadwyedd a bywyd gwasanaeth bwrdd cylched printiedig.
